RGW30HC Valjak linearni vodič

RGW30HC Linearni vodičOpis proizvoda

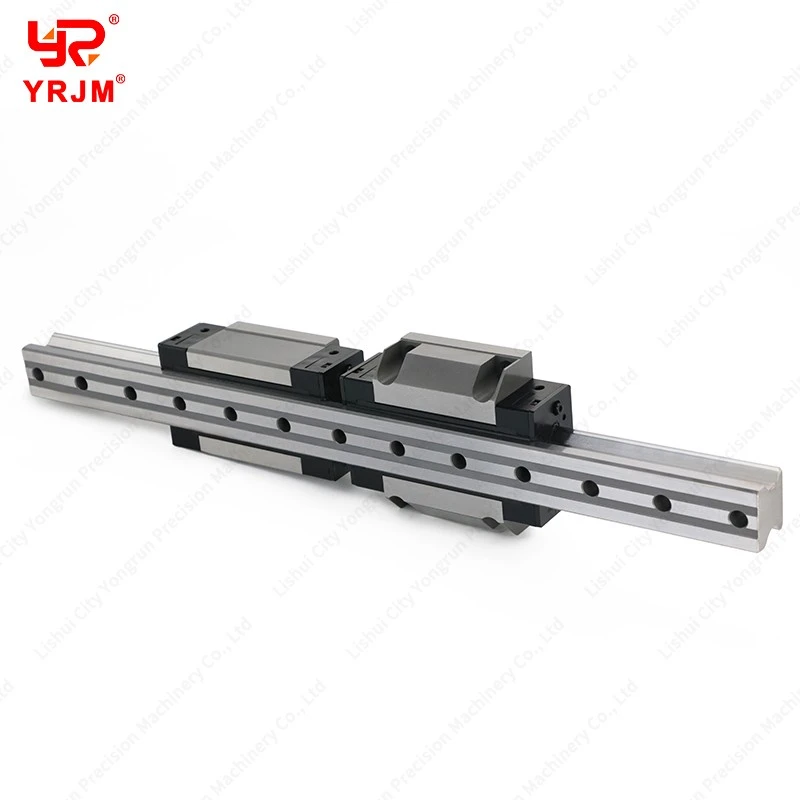

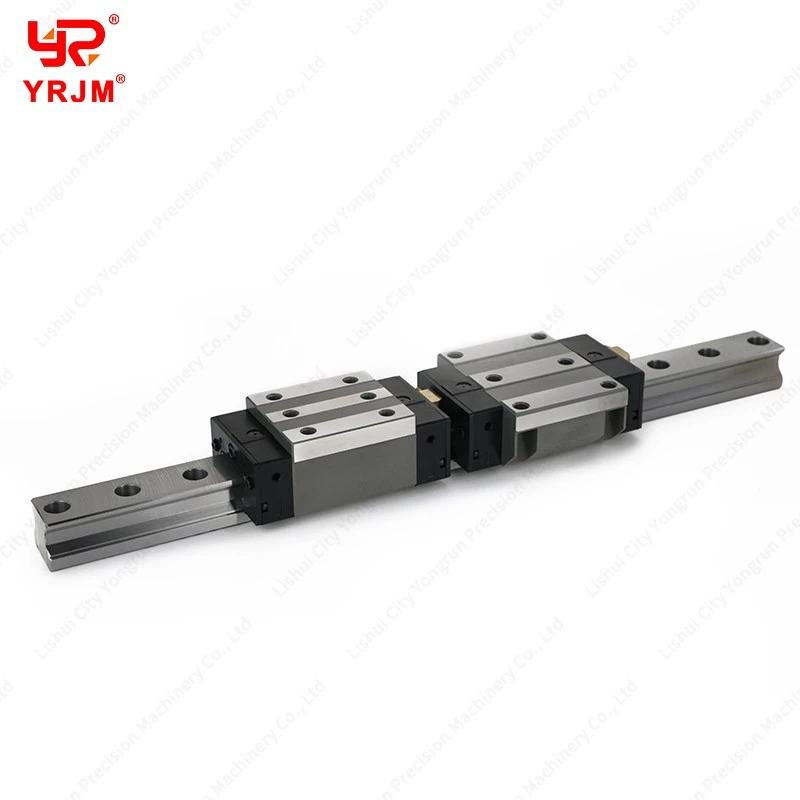

RGW30HC je ultra{1}}visoke-konstrukcije, prirubnički-tip linearne vodilice dizajniran za teške-CNC obradu, portalne platforme velikog-formata i industrijske prese. Kao dio RG serije, koristi precizne cilindrične valjke umjesto kugličnih ležajeva. Ovaj "linijski kontakt" interfejs drastično smanjuje elastičnu deformaciju pod opterećenjem, pružajući izuzetnu strukturnu krutost. RGW30HC ima široku-osnovnu prirubnicu dizajniranu za fleksibilnu montažu odozgo{11}}dolje ili odozdo-gore i potpuno je kompatibilan sa RGR30 šinama.

Izdužena "HC" geometrija za veće nosivosti
Primarna razlika između standardnog-bloka za teško opterećenje (CC) i bloka ekstra{1}}teškog-bloka (HC) leži u fizičkoj dužini vagona:

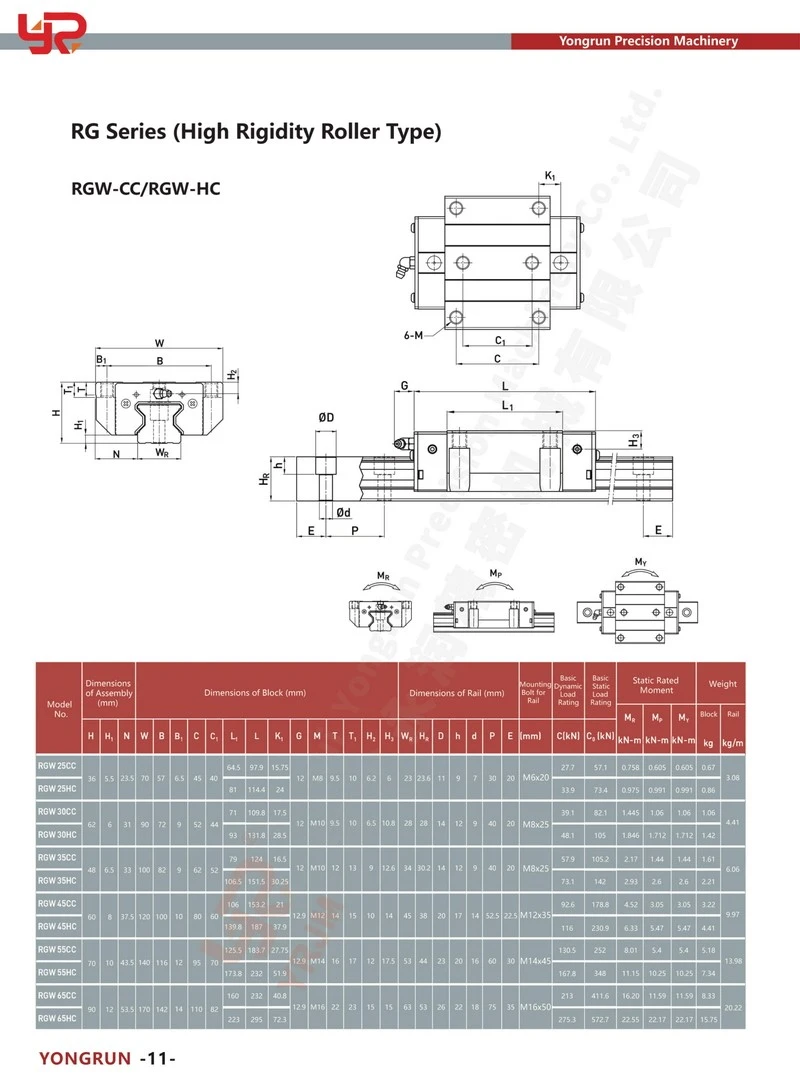

Prošireni otisak nosača: RGW30HC ima izduženo tijelo dimenzija 131,8 mm, u poređenju sa 109,8 mm za standardni CC blok.
Tehnička prednost: duža karoserija može primiti više recirkulacijskih valjaka unutar aktivnih{0}}nosećih gusjenica. Ova konfiguracija podiže ocjenu dinamičkog opterećenja na 48,1 kN i ocjenu statičkog opterećenja na značajnih 105,0 kN-što predstavlja veliko povećanje performansi u odnosu na standardne- blokove dužine 30 mm.

Vodič za odabir: RGW30CC naspram RGW30HC
Iako su oba bloka dizajnirana za 30mm valjkaste vodilice (serija RGR30) i dijele potpuno isti montažni poprečni-presjek, optimizirani su za različite uslove strukturalnog opterećenja.

Navedite RGW30CC (teško opterećenje) ako:
Dizajn vaše mašine koristi konfiguraciju nosača sa više-blokova (npr. dva ili više blokova koji podržavaju svaku stranu velike portalne ploče). Budući da je teret raspoređen na više kontaktnih tačaka, standardna dužina bloka od 109,8 mm je potpuno dovoljna. Ovaj odabir pomaže minimiziranju ukupne pokretne mase i optimizira ukupne troškove komponenti.

Navedite RGW30HC (ekstra teško opterećenje) ako:
Projektirate jedan-korak sa jednim blokom ili upravljate visokim-konzolnim prevjesom. Budući da je HC tijelo izduženo na 131,8 mm, ono pruža znatno veću otpornost na opterećenje momentom nagiba i skretanja (1.712 Nm u poređenju sa 1.060 Nm na CC bloku). Ako je glava alata pomaknuta ili konzolno odmaknuta od ose, dodatna dužina HC bloka je neophodna kako bi se spriječilo vezivanje ili torziono skretanje na šini.
